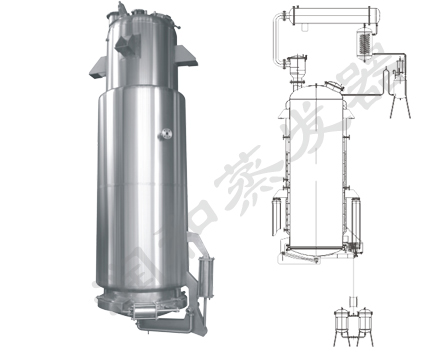

TQ-Z(DTH)直筒型提取罐

設備特點

本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。大小錐型提取罐突出來的特點是出渣非常方便，加熱效好。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內簡體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

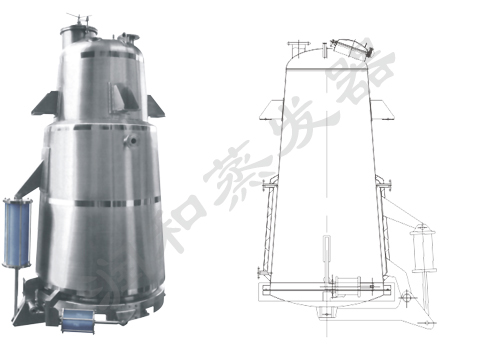

TQ-A(DTH)直錐型提取罐

設備特點

本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

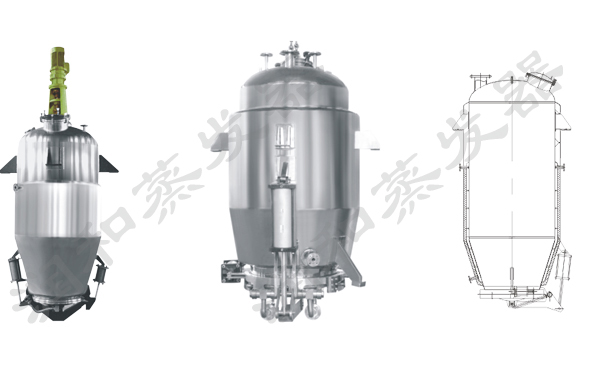

TQ-M(DTH)蘑菇型提取罐

設備特點

本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。大小錐型提取罐突出的特點是出渣非常方便，加熱效果好。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

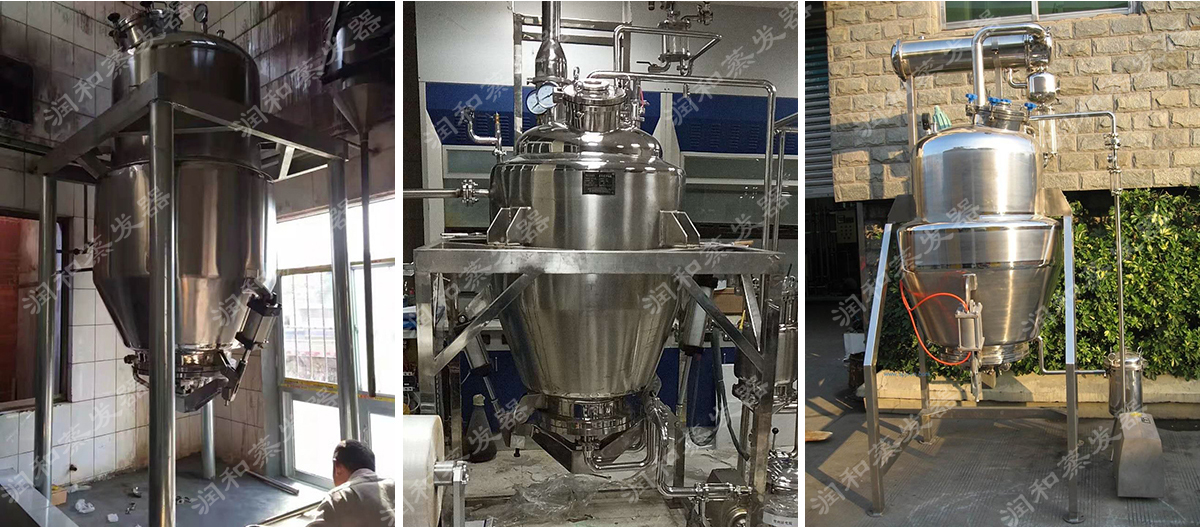

TQ-B(DTH)大小錐型提取罐

設備特點

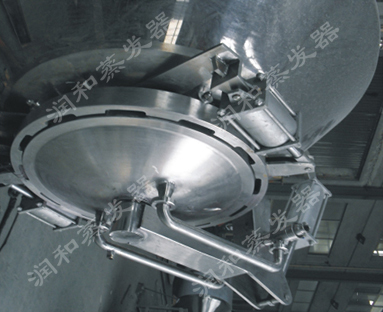

旋轉式出渣門

全自動開閉罐蓋：可以實現高溫高壓提取，轉環式可達到3Bar以上，給提取工藝提供了更多的選擇，也可以適應一些的工藝要求，可靠，具有充分的保障功能、無泄漏。

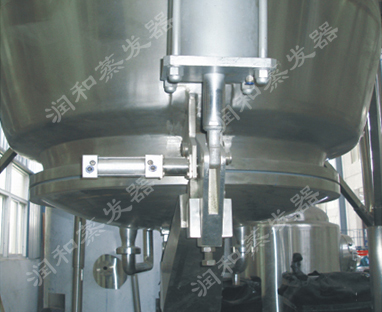

快開式出渣門

可自動開閉罐蓋，采用了氣缸控制，同時增設有保險裝置，防止意外操作，系數較高。適合中小型出渣口使用。

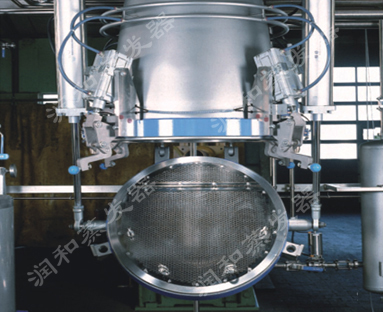

大口徑出渣門

可全自動開閉罐蓋；可以實現高溫高壓提取，給提取工藝提供了更多的選擇，此出渣門適合大口徑倒錐型提取罐的出渣方式，系數高。

技術參數

規格型號	TQ-0.5	TQ-1	TQ-2	TQ-3	TQ-4	TQ-6	TQ-8	TQ-10
容積(L)	600	1200	2300	3200	4300	6300	8500	11000
罐內設計壓力(Mpa)	0.09
夾層設計壓力(Mpa)	0.3
加料口直徑	400	400	400	400	500	500	500	500
加熱面積(m2)	2.4	3	4.7	6.8	8	10	12	12
冷凝面積(m2)	3	4	5.4	8	10	10	15	18
冷卻面積(m2)	1	1	1	1	1	2.2	2.2	3
過濾面積(rrfl	0.25	0.25	0.25	0.25	0.25	0.3	0.3	0.3
排渣門直徑	600	800	1000	1200	1200	1400	1500	1600
耗汽（kg/h)	285	285	346	570	660	718	903	1140
耗水（T/h)	2.1	2.1	2.5	4.2	4.5	5.5	6.7	6.7
加熱汽管口 (mm)	32	32	32	40	40	50	50	50
排氣管口 (mm)	100	100	100	125	125	150	150	150
冷卻水管口 (mm)	40	40	40	50	50	50	65	70
電動機功率(KW)	2.2	2.2	3	4	5.5	5.5	7.5	7.5
攪拌轉速(f/min)	36	36	36	36	36	36	36	36
